如何判斷（duàn）RO膜的（de）好（hǎo）壞（huài）？

你知道判斷RO膜的好壞（huài）需要從哪些方麵進行（háng）評（píng）估嗎？具體的判斷方（fāng）法和標準是什麽？今天（tiān）一起跟魯東小編來學習吧！

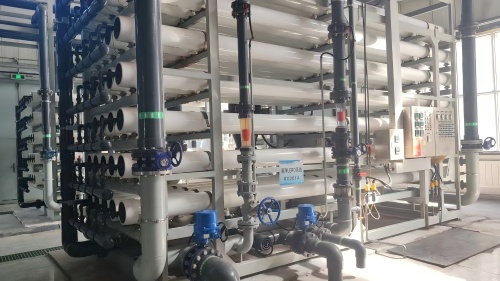

判斷RO膜的好壞主要從性能（néng）參數、外觀狀態、運行表現（xiàn）、使用壽命及維護成（chéng）本等多方麵（miàn）進行綜（zōng）合（hé）評（píng）估,以（yǐ）下是具體的判斷（duàn）方法和標準：

一、性能（néng）參數檢測

1. 脫鹽率

定義：膜對水（shuǐ）中（zhōng）鹽分的截留能力，通常用百分比表示。

標準：新膜的（de）脫鹽率一般≥97%（不同品牌和型號略有差異）。

如果（guǒ）脫鹽率低於90%，說明（míng）膜性能顯著下（xià）降，可能存在汙染、老化或破損。

注意：需在相同水溫（wēn）（通常25℃）和壓力下對比，溫度每變化1℃，脫鹽率約波動2%。

2. 產水量

定義：單位時間內的產水體積。

標準（zhǔn）：新膜（mó）的產水量應接近廠家標注的理論值。

若產水量下降30%以上，可能是膜（mó）表麵汙染、堵塞或老化導致。

檢測方法：固定進水壓力（如0.4-0.6MPa）和水溫，測量單位時間產（chǎn）水量，與初始值對（duì）比。

3. 進水壓力與壓差

壓力變化：新膜運行時，進水壓力穩定在設計範圍內。

若壓力顯著升高（如增加（jiā）50%），可（kě）能是膜元件堵塞或壓實，導致水（shuǐ）流阻力（lì）增（zēng）大。

壓（yā）差（膜前後壓力差（chà））：正常運行時，單（dān）支膜（mó）的壓差應＜0.1MPa。

壓差（chà）＞0.3MPa時，表明膜表麵汙染嚴重（如膠體、微（wēi）生物沉積），需（xū）化學清（qīng）洗或更換。

二、外觀（guān）與物理狀態檢查

通（tōng）過目視觀察膜元件的外觀，可初步判（pàn）斷是否存在破損、老化或汙染：

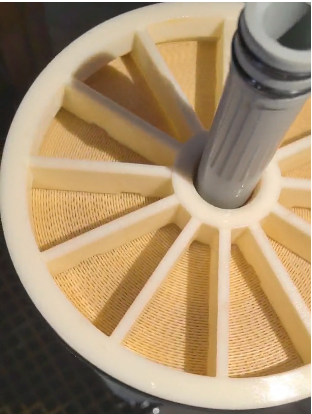

1. 膜元件完整（zhěng）性

檢查（chá）膜絲或膜片是否有破（pò）損、裂縫（féng）或孔洞。

卷式膜的膜頁邊緣若（ruò）有（yǒu）泛黃、開裂或膠層脫落，可（kě）能導致水流短路，影響脫鹽率。

2. 汙（wū）染與結垢（gòu）情況

有機物汙染：膜表（biǎo）麵呈棕褐（hè）色或黑色，手感黏滑，可能是（shì）微生物或膠體沉積。

無機鹽結垢：膜表麵有白色堅硬沉積物（如碳酸鈣（gài）、硫（liú）酸鈣），常見於濃水側。

金屬氧化（huà）物汙染：膜表（biǎo）麵呈紅棕色（鐵）或黃褐色（錳），多因進水預處理不足導（dǎo）致。

3. 材質老化

長期使用後，膜材質可能變脆、變硬或膨脹，失去（qù）彈性。

三（sān）、運行與維護表現

1. 抗汙染（rǎn）能力

好的（de）膜元件在同（tóng）等水質下，抗汙染周期（qī）更長，化學清洗頻率低（如工業膜正常清洗周期＞3個月）。

若頻（pín）繁需要清洗（如每（měi）月1次以上），可能是膜選型（xíng）不當或膜性（xìng）能下降。

2. 耐化學性與壽命

優質膜具有一定的耐酸、堿和氧化劑能（néng）力（如短時耐受pH2-12，餘氯＜0.1ppm），但長期暴露於強（qiáng）腐蝕性環境會（huì）加速老化。

正常使用壽命：工業膜約3-5年（取決（jué）於水（shuǐ）質和維護情況）。若使用壽命＜1 年，可能是質量問（wèn）題或使用不當。

3. 產水水質穩定性

合格的膜應能持續產出（chū）穩定水質的水（如電導率波動＜5%）。

若產水電導率突然升高且無法（fǎ）通過清洗恢複，可能是膜元件破損或脫鹽層失（shī）效。

綜上所述，判斷反滲透膜的好壞需結合（hé）數據化檢測（脫鹽率、產水量、壓力（lì））、外觀檢查和長期運行記錄。日（rì）常維護中，定期監測關鍵指標並做好清（qīng）洗和防護（hù）（如控製進水餘氯、濁度），可有效延長（zhǎng）膜壽命。若懷疑（yí）膜性能（néng）異常，建（jiàn）議先通（tōng）過標準（zhǔn）化清洗嚐試恢複，無效時再考慮更換。
